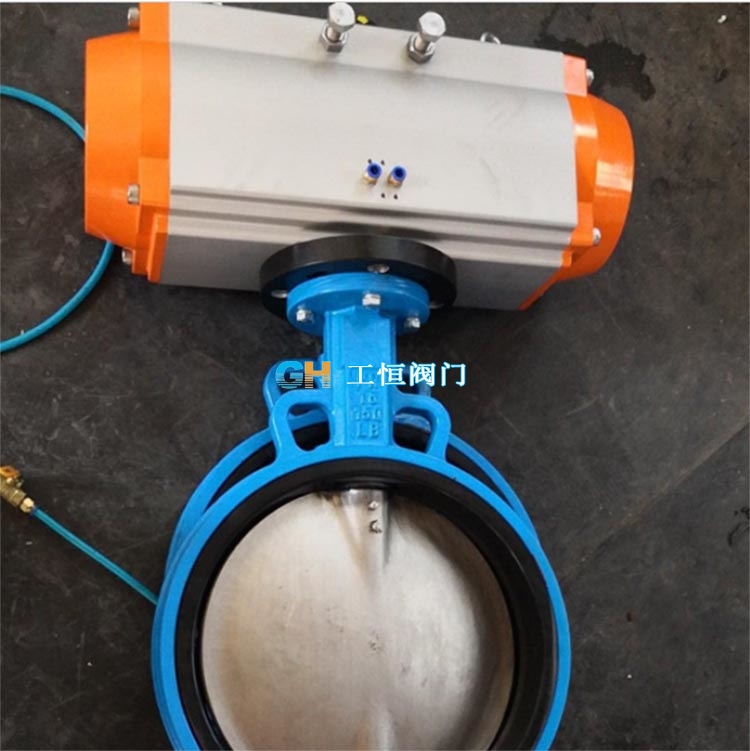

D671X-16Q氣動對夾蝶閥更新日期：2020-03-21
| *** : | GH/工恒 | 型號 : | D671X-16Q |
| 結構形式 : | 垂直板式 | 加工定制 : | 是 |
| 材質 : | 球墨鑄鐵 | 連接形式 : | 對夾 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 氣動 |
| 零部件及配件 : | 執行器 | 用途 : | 疏水 |
| 類型(通道位置) : | 直通式 | 口徑 : | DN25-DN1600mm |
| 公稱通徑 : | DN25-DN1600mm |
氣動蝶閥系列產品，系長壽命、節能型蝶閥。閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
產品特點
由于本產品蝶閥使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
產品執行標準
設計標準 :GB/T12238-1989；/T8527-1997
產品機構
系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在的可調范圍。確保與閥門的同步精度。
