產品說明:

J41W型手動鋼制截止閥PN16～PN160驅動方式為手動,連接為法蘭連接、閥門為直通式,閥座密封面材料為 0Cr18Ni9 系不銹鋼（J41W-16P～160P）、0Cr17Ni12Mo2 系不銹鋼（J41W-16R～160R）、1Cr5Mo 鉻鉬鋼（J41W-16I～160I），公稱壓力 PN16～PN160，閥體材料為 0Cr18Ni9 系不銹鋼（J41W-16P～160P）、0Cr17Ni12Mo2 系不銹鋼（J41W-16R～160R）、1Cr5Mo 鉻鉬鋼（J41W-16I～160I）的截止閥。

J41W截止閥的持點:

(1)結構比閘閥簡單，制造與維修都較方便。
(2)啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
(3)密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
(4)啟閉力矩大、啟閉較費力，啟閉時間校長。
(5)流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
(6)介質流動方向 公稱壓力PN≤16MPa時，一般采用順流，介質從閥瓣下方向上流；公稱壓力PN≥20MPa時，一般采用逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動方向。
(7)全開時閥瓣經常受沖蝕。

截止閥的結構形式：

截止閥閥體的結構形式有直通式、直流式和直角式。直通式是常見的結構，但其流體的阻力。直流式流體阻力較小，多用于含固體顆�；蛘扯却蟮牧黧w。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。

產品性能參數:

J41W型手動鋼制截止閥PN16～PN160主要性能參數

型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
J41W-16P～160P	16～160	1.6～16.0	≤150	弱腐蝕性介質
J41W-16R～160R				腐蝕性介質
J41W-16I～160I			≤550	油品、蒸汽

產品零部件材料：

J41W型手動鋼制截止閥PN16～PN160零部件材料

型號	材料
	閥體、閥蓋	閥桿	密封面	填料
J41W-16P～160P	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	本體材料	石棉、石墨、柔性石墨、聚四氟乙烯
J41W-16R～160R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼
J41W-16I～160I	鉻鉬合金鋼	鉻鉬合金鋼

產品外形及結構尺寸:

J41W-16型手動鋼制截止閥外形及結構尺寸 (mm)

DN	L	D	D1	D2	b	z×φd	H	D0	重量/KG
10	130	90	60	40	14	4×φ14	198	120	5
15	130	95	65	45	14	4×φ14	200	120	5.5
20	150	105	75	55	14	4×φ14	243	140	7.3
25	160	115	85	65	14	4×φ14	253	160	8
32	180	135	100	78	15	4×φ18	280	160	12
40	200	145	110	85	16	4×φ18	312	200	16
50	230	160	125	100	16	4×φ18	321	200	16
65	290	180	145	120	18	4×φ18	325	240	22
80	310	195	160	135	20	4×φ18	355	240	31
100	350	215	180	155	20	4×φ18	415	280	45
125	400	245	210	185	22	4×φ18	460	320	80
150	480	280	240	210	24	8×φ23	510	360	97
200	600	335	295	265	26	12×φ23	590	360	169

J41W-25型手動鋼制截止閥外形及結構尺寸(mm)

DN	L	D	D1	D2	b	z×φd	H	D0	重量/KG
10	130	90	60	40	16	4×φ14	198	120	4.9
15	130	95	65	45	16	4×φ14	233	120	5.5
20	150	105	75	55	16	4×φ14	275	140	7
25	160	115	85	65	16	4×φ14	285	160	7.5
32	180	135	100	78	18	4×φ18	302	180	8.5
40	200	145	110	85	18	4×φ18	355	200	12.5
50	230	160	125	100	20	4×φ18	362	240	16
65	290	180	145	120	22	8×φ18	325	280	25
80	310	195	160	135	22	8×φ18	369	280	30
100	350	230	190	165	24	8×φ23	370	300	35
125	400	270	220	188	28	8×φ18	558	400	89
150	480	300	250	218	30	8×φ23	611	400	98
200	600	360	310	278	34	12×φ25	721	400	170

J41W-40型手動鋼制截止閥外形及結構尺寸 (mm)

DN	L	D	D1	D2	b	z×φd	H	D0	重量/KG
10	130	90	60	40	16	4×φ14	198	120	4.5
15	130	95	65	45	16	4×φ14	233	120	5
20	150	105	75	55	16	4×φ14	275	140	7
25	160	115	85	65	16	4×φ14	285	160	9
32	180	135	100	78	18	4×φ18	302	160	12
40	200	145	110	85	18	4×φ18	355	200	17
50	230	160	125	100	20	4×φ18	373	240	24
65	290	180	145	120	22	8×φ18	408	280	33
80	310	195	160	135	22	8×φ18	436	320	44
100	350	230	190	160	24	8×φ23	480	360	60
125	400	270	220	188	28	8×φ25	558	400	89
150	480	300	250	218	30	8×φ25	611	400	130

J41W-63型手動鋼制截止閥外形及結構尺寸(mm)

DN	L	D	D1	D2	b	z×φd	H	D0	重量/KG
15	170	105	75	55	18	4×φ14	148	100	5
20	190	125	90	68	20	4×φ18	150	100	6
25	210	135	100	78	22	4×φ18	175	120	8
32	230	150	110	82	24	4×φ23	200	140	11
40	260	165	125	95	24	4×φ23	231	160	14
50	300	175	135	105	26	4×φ23	262	180	18
65	340	200	160	130	28	8×φ23	450	320	48
80	380	210	170	140	30	8×φ23	485	360	56
100	430	250	200	168	30	8×φ25	537	400	75
150	550	340	280	240	38	8×φ34	646	450	175

J41W-100型手動鋼制截止閥外形及結構尺寸(mm)

DN	L	D	D1	D2	b	z×φd	H	D0	重量/KG
10	170	100	70	50	20	4×φ14	-	100	5.7
15	170	105	75	55	20	4×φ14	195	120	10
20	190	125	90	68	22	4×φ18	228	120	13.5
25	210	135	100	78	24	4×φ18	250	160	14
32	230	150	110	82	24	4×φ23	326	200	14.3
40	260	165	125	95	26	4×φ23	359	240	29.5
50	300	195	145	112	28	4×φ25	414	280	48.5
65	340	220	170	138	32	8×φ25	434	320	65
80	380	230	180	148	34	8×φ25	547	400	92
100	430	265	210	172	38	8×φ30	621	450	107
125	500	310	250	210	42	8×φ34	-	-	-
150	550	350	290	250	46	12×φ34	840	-	310
200	650	430	360	312	54	12×φ41	925	-	590
250	775	500	430	382	60	12×φ41	1015	-	850
300	900	585	500	442	70	12×φ48	1200	-	1040

J41W-160型手動鋼制截止閥外形及結構尺寸(mm)

DN	L	D	D1	D2	b	z×φd	H	D0	重量/KG
15	170	110	75	52	24	4×φ18	148	156	4.64
20	190	130	90	62	26	4×φ23	156	161	7.42
25	210	140	100	72	28	4×φ23	175	187	10.1
32	230	165	115	85	30	4×φ25	200	214	12.3
40	260	175	125	92	32	4×φ27	231	252	15.2
50	300	215	165	132	36	8×φ25	262	291	29.7

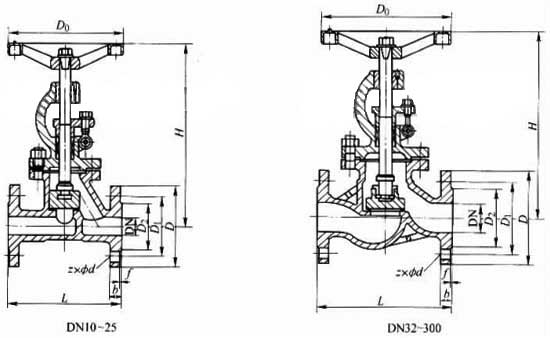

產品外形結構尺寸圖：

截止閥的安裝與維護注意事項：

1、手輪、手柄操作的截止閥可安裝在管道的任何位置上；2、手輪、手柄及傳動機構，不允許作起吊用；3、介質的流向應與閥體所示箭頭方向一致；
