產品概述

ZJSN氣動薄膜雙座調節閥是一種壓力平衡調節閥，采用籠式套筒導向、單座密封結構，配用多彈簧執行機構或者 電動執行機構，流道呈S流線型，選用進口密封環。整體具有工作平穩、允許壓差大、流量特性精確噪音低等特點。特 別適用于對泄漏量要求不高、閥前后壓差較大的工作場合。 本系列產品有常溫型、高溫型、低溫型、調節切斷型、 波紋管密封型等多種型式。產品公稱壓力等級有 PN1.6、4.0、6.4；閥體口徑范圍 DN20-DN300；適用流體溫度-150℃-+560℃ 范圍內多種檔次；泄露等級氛分為Ⅳ級、Ⅴ級；流量特 性有直線、等百分比。多種規格可供選擇。 本系列調節閥采用模塊化設計，可采用不同組合、配用各種附件。

主要技術參數

ZJSN氣動薄膜雙座調節閥主要技術參數

本體部分
閥體形式	直通雙座球型鑄造閥
閥體材質	ZG230-450  ZG1Cr18Ni9
公稱通徑	DN20-DN300
公稱壓力	PN1.6  2.5  4.0  6.4  10.0MPa ANSI  150  300  600LB JIS  10K  20K  30K  40K
連接形式	法蘭：FF RF RTJ 等 焊接：SW  BW
結構長度	符合 IEC534
閥蓋型式	常溫型 高溫型 波紋管密封型 低溫型
填料	聚四氟乙烯 柔性石墨等
密封墊	金屬夾石墨密封墊 四氟乙烯墊等
閥內部件
閥芯型式	雙座導向型
流量特性	線性 等百分比
內件材質	1Cr18Ni9Ti  1Cr18Ni9Ti+PTFE
執行機構
氣動	多彈簧式執行機構 單彈簧式執行機構
作用方式	氣-開式 氣-關式

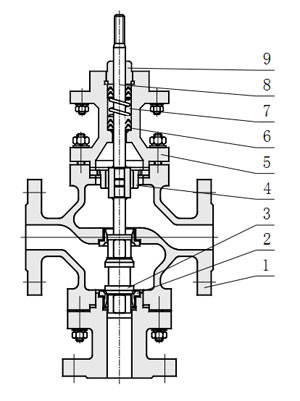

主要零件材料及內部結構

ZJSN氣動薄膜雙座調節閥主要零件材料及內部結構

本體材質為碳鋼
1	閥體	WCB	LCB	WC9
2	閥座	304	304	304
3	閥芯	304	304	304
4	導向套	304	304	304
5	閥蓋	WCB	LCB	WC9
6	閥桿	304	304	304
7	填料	PTFE/柔性石墨
8	彈簧	65Mn
9	螺母	304	304	304
本體材質為不銹鋼
1	閥體	CF8	CF8M	CF3M
2	閥座	304	316	316L
3	閥芯	304	316	316L
4	導向套	304	316	316L
5	閥蓋	CF8	CF8M	CF3M
6	閥桿	304	316	316L
7	填料	PTFE/柔性石墨
8	彈簧	65Mn
9	螺母	304	316	316L

注：以上為標準配置結構，標準的閥體材料是碳鋼和不銹鋼，也可根據用戶需求進行配置。

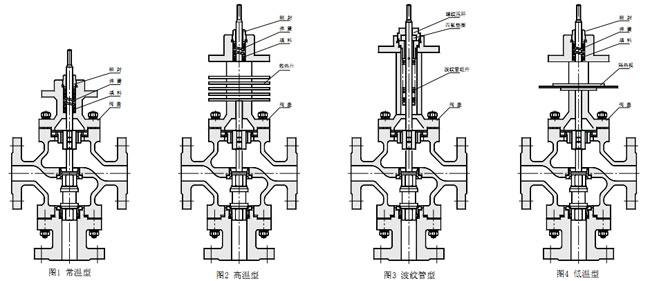

閥蓋型式

注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。 低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

氣動調節閥規格與技術參數

ZJSN氣動薄膜雙座調節閥規格與技術參數

公稱通徑 DN（mm）		20	25	32	40	50	65	80	100	125	150	200
額定流量 系數 KV	直線	7.6	12.1	19.4	30.3	48.3	75.9	121	194	302	484	759
	等百分比	6.9	11	17.6	27.5	44	69.3	110	176	275	440	693
執行機構 型號	正作用	ZHA-22		ZHA-23			ZHA-34			ZHA-45
	反作用	ZHB-22		ZHB-23			ZHB-34			ZHB-45
額定行程 L（mm）		16		25			40			60
膜片有效面積 Ae（cm2）		280		400			600			1000
公稱壓力 PN（MPa）		1.6  2.5  4.0  6.4
固有流量特性		直線 等百分比
固有可調比 R		50:01:00
信號范圍 Pr（KPa）		20-60、20-100、40-200、60-100、80-240
氣源壓力 Ps（MPa）		0.14、0.25、0.28、0.40

氣動調節閥主要性能指標

ZJSN氣動薄膜雙座調節閥主要性能指標

序號	項 目			標準型調節閥		散熱、低溫型調節閥
				不帶定位器	帶定位器	不帶定位器	帶定位器
1	基本誤差＜（%）			±5	±1	±15	±4
2	回差＜（%）			3	1	10	3
3	死區＜（%）			3	0.4	8	1
4	始終點偏差 ＜（%）	氣開	始點	±2.5	±1	±6	±2.5
			終點	±5		±15
		氣關	始點	±5		±15
			終點	±2.5		±6
5				±2.5	2.5	6	2.5

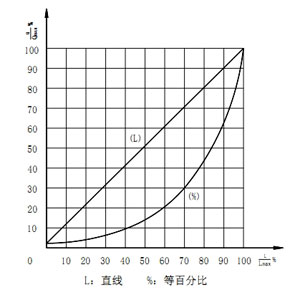

流量特性

ZJSN氣動薄膜雙座調節閥固有流量特性對行程下的相對流量數值 單位：(%)

行程 流量特性	0	10	20	30	40	50	60	70	80	90	100
線性	2	11.8	21.6	31.4	41.2	51	61	40.5	80.6	90.7	100
等百分比	2	3	4.42	6.3	9.5	14.2	21.1	30.8	45.7	67.8	100

允許壓差

ZJSN氣動薄膜雙座調節閥氣關式（正作用）金屬密封型 單位（MPa）

執行機構 型號	彈簧范圍 （KPa）	氣源壓力 （MPa）	定位器 帶/否	閥座直徑 dn（mm）
				20	25	32	40	50	65	80	100	125	150	200
ZHA-22	20—100	0.14	否	0.92	0.72
			帶	5.5	4.33
	40—200	0.25	帶	6.4	6.14
	80—240	0.4	帶	6.4	6.4
ZHA-23	20—100	0.14	否			0.73	0.58	0.46
			帶			4.4	3.49	2.77
	40—200	0.25	帶			6.24	4.49	3.92
	80—240	0.4	帶			6.4	6.4	6.4
ZHA-34	20—100	0.14	否						0.55	0.44	0.35
			帶						3.27	2.64	2.1
	40—200	0.25	帶						4.63	3.75	2.98
	80—240	0.4	帶						6.4	6.4	6.4
ZHA-45	20—100	0.14	否									0.48	0.4	0.3
			帶									2.9	2.41	1.8
	40—200	0.25	帶									4.11	3.42	2.55
	80—240	0.4	帶									6.4	6.4	5.56

ZJSN氣動薄膜雙座調節閥氣關式（反作用）金屬密封型 單位（MPa）

執行機構 型號	彈簧范圍 （KPa）	氣源壓力 （MPa）	定位器 帶/否	閥座直徑 dn（mm）
				20	25	32	40	50	65	80	100	125	150	200
ZHB-22	20—100	0.14	帶/否	0.92	0.72
	40—200	0.25	帶	5.51	4.33
	80—240	0.28	帶	6.4	6.4
ZHB-23	20—100	0.14	帶/否			0.73	0.58	0.46
	40—200	0.25	帶			4.41	3.49	2.77
	80—240	0.28	帶			6.4	6.4	6.4
ZHB-34	20—100	0.14	帶/否						0.55	0.44	0.35
	40—200	0.25	帶						3.27	2.65	2.11
	80—240	0.28	帶						6.4	6.4	5.63
ZHB-45	20—100	0.14	帶/否									0.48	0.4	0.3
	40—200	0.25	帶									2.9	2.41	1.81
	80—240	0.28	帶									6.4	6.4	4.82

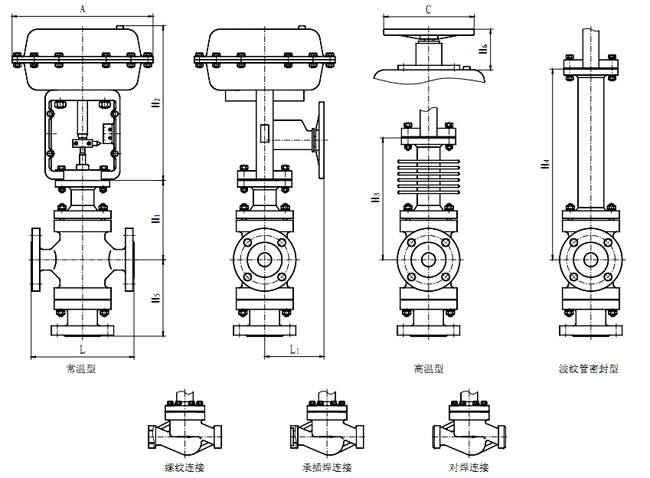

配氣動執行機構外形尺寸（常溫型、高溫型）

ZJSN氣動薄膜雙座調節閥外形尺寸（常溫型、高溫型）單位（mm）

公稱通徑（DN）		20	25	32	40	50	65	80	100	125	150	200
結構長度 （L）	PN16/25	180	185	200	220	250	275	305	350	410	450	550
	PN40	185	190	210	230	255	285	310	355	425	460	560
	PN64	190	200	220	240	265	295	320	370	400	475	570
H1		155	155	175	180	200	235	250	260	330	350	420
H2		298	298	298	298	298	380	380	380	510	510	510
H3		235	235	247	256	268	364	384	394	465	470	540
H4		365	365	425	420	445	660	680	690	748	740	780
H5		110	117	120	139	144	188	208	220	268	278	320
H6		180	180	180	180	180	236	236	236	310	310	310
A		282	282	282	282	282	360	360	360	470	470	470
C		220	220	220	220	220	270	270	270	320	320	320
L1		289	289	289	289	289	347	347	347	476	476	476
壓力等級		GB：1.6、2.5、4.0、6.4MPa ANSI：150、300、600LB JIS：10、20、30K
執行機構		ZHB-22			ZHB-23		ZHB-34			ZHB-45

注：表中尺寸為不帶標準型附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取數據。

產品外形結構尺寸圖
