DZ41Y型PN16～PN40法蘭連接低溫閘閥主要性能參數及外形及結構尺更新日期：2015-03-27
主要性能參數
| 型號 | PN |
工作壓力 /MPa |
適用溫度 /℃ |
適用介質 | 材料 | ||
| 閥體、閥蓋 | 閥瓣、閥座 | 閥桿 | |||||
| DZ41Y-16C | 16 | 1.6 | ﹣45 |
液化天燃氣、 乙烯、丙烯 等低溫介質 |
LCB | 鉻鎳鋼+鈷鉻鎢 | 鉻鎳鋼 |
| DZ41Y-16P | ﹣196 | CF8 | |||||
| DZ41Y-25 | 25 | 2.5 | ﹣45 | LCB | 鉻鎳鋼+鈷鉻鎢 | 鉻鎳鋼 | |
| DZ41Y-25P | ﹣196 | CF8 | |||||
| DZ41Y-40 | 40 | 4.0 | ﹣45 | LCB | 鉻鎳鋼+鈷鉻鎢 | 鉻鎳鋼 | |
| DZ41Y-40P | ﹣196 | CF8 | |||||

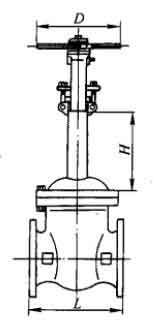

主要外形及結構尺寸
| DN | L | D | H | ||
| ﹣45℃ | ﹣101℃ | ﹣196℃ | |||
| 50 | 250 | 280 | 110 | 130 | 170 |
| 65 | 270 | 280 | 120 | 150 | 190 |
| 80 | 280 | 320 | 120 | 150 | 190 |
| 100 | 300 | 360 | 130 | 160 | 200 |
| 125 | 325 | 400 | 140 | 170 | 220 |
| 150 | 350 | 450 | 140 | 170 | 220 |
| 200 | 400 | 560 | 140 | 170 | 220 |
| 250 | 450 | 640 | 150 | 180 | 240 |
| 300 | 500 | 640 | 150 | 180 | 240 |
| DN | L | D | H | ||
| ﹣45℃ | ﹣101℃ | ﹣196℃ | |||
| 50 | 250 | 320 | 110 | 130 | 170 |
| 65 | 270 | 320 | 120 | 150 | 190 |
| 80 | 280 | 360 | 120 | 150 | 190 |
| 100 | 300 | 400 | 130 | 160 | 200 |
| 125 | 325 | 450 | 140 | 170 | 220 |
| 150 | 350 | 560 | 140 | 170 | 220 |
| 200 | 400 | 640 | 140 | 170 | 220 |
| 250 | 450 | 700 | 150 | 180 | 240 |
| 300 | 500 | 700 | 150 | 180 | 240 |
| DN | L | D | H | ||
| ﹣45℃ | ﹣101℃ | ﹣196℃ | |||
| 50 | 250 | 320 | 110 | 130 | 170 |
| 65 | 270 | 320 | 120 | 150 | 190 |
| 80 | 283 | 360 | 120 | 150 | 190 |
| 100 | 305 | 400 | 130 | 160 | 200 |
| 125 | 381 | 450 | 140 | 170 | 220 |
| 150 | 403 | 560 | 140 | 170 | 220 |
| 200 | 419 | 640 | 140 | 170 | 220 |
| 250 | 457 | 700 | 150 | 180 | 240 |
| 300 | 502 | 700 | 150 | 180 | 240 |
