緩閉式止回閥在某些特殊情況下，如管路壓力經常發生變化，或有特殊要求時，在蝶形止回閥上、旋啟式止回閥上、升降式止回閥上設置緩沖裝置，形成緩閉式止回閥。

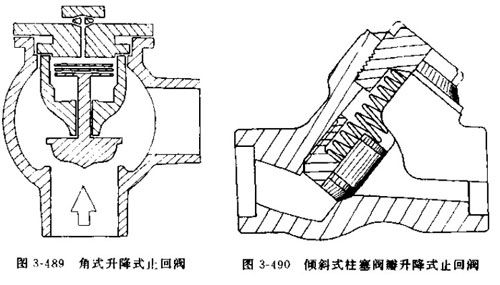

圖3-489所示是帶緩閉裝置的角式升降式止回閥。這種閥適用于介質倒流十分迅速的系統，它能大大減小水擊壓力.

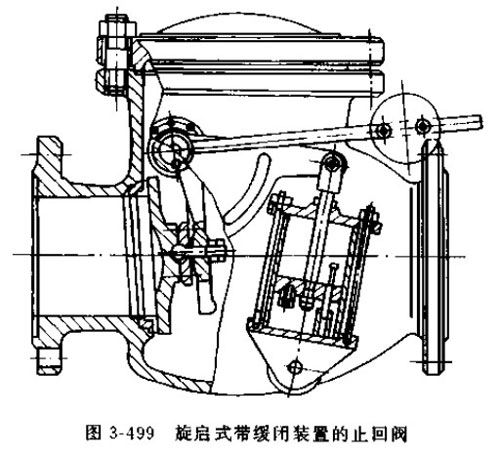

圖3-499所示為旋啟式帶緩閉裝置的止回閥.這種形式的止回閥有兩種。一種是搖桿穿出閥體外，搖桿固定在閥蓋上（上支式）； —種是搖桿固定在閥體上（閥體內凸臺式）但不穿出體外。

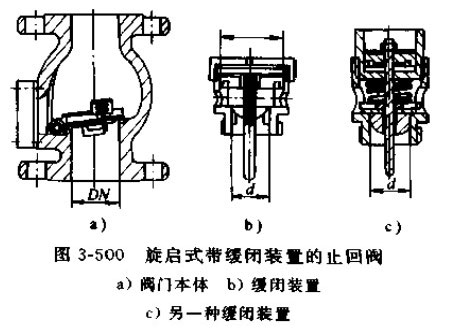

另一種形式的旋啟式帶緩閉裝置的止回閥如圖3-500a所示。圖b是它緩閉裝置的放大剖面圖，圖c是另一種結構的緩閉裝置。在這種止回閥中，主閥的快速關閉相當于常規緩閉式止回閥的快關階段，而副閥的緩慢關閉，則相當于常規緩閉式止回閥的慢關階段因此，這種止回閥能有效地防止水擊產生。

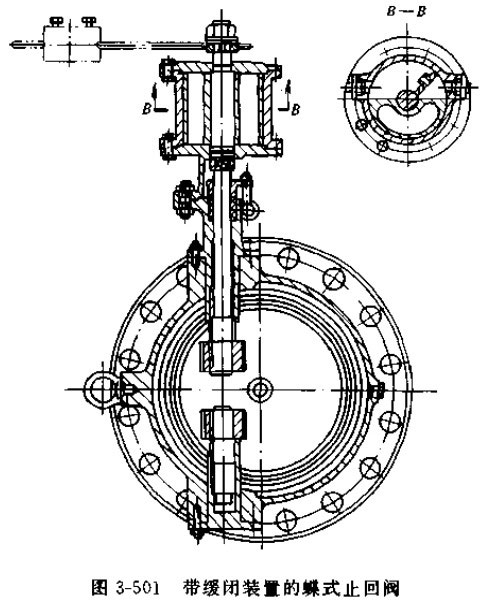

圖3-501所示為帶緩閉裝置的蝶式止回閥。本閥安裝在管路上，以防止介質逆流及由于逆流關閉而產生過大的壓力上升（水擊當介質正向流動時，在介質壓力作用下，蝶板開啟，隨即平衡錘助開，使閥處在微阻情況下工作；當介質逆向流動時，由于反向介質的作用，使蝶板從全開位置開始關閉。蝶板的前三分之二行程為快關段，后三分之一行程為緩沖減振關閉段。減振關閉過程為：蝶板上的觸銷推動避振缸上的活塞，缸內介質（避振缸內存有介質）通過節流口流出，調節活塞可以改變避振缸內介質排出的速度，即改變避振缸內活塞和蝶板向關閉方向移動的快慢，也就是蝶板兩階段關閉，且關閉時間可調，從而達到水擊、減輕振動、保護管路和防止泵倒轉的目的。
