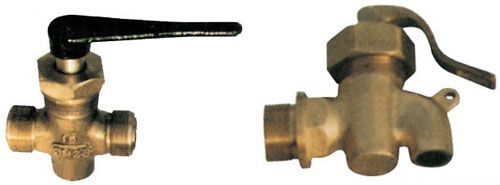

GB/T599-1996船用外螺紋青銅泄放旋塞閥
Marine bronze male thread draw-off cocks
性能規范 Technical Data
|
公稱壓力 Nominal Pressure (MPa) |
公稱通徑 Nominal Diameter (mm) |
適用介質 Applicable medium |
|---|---|---|
| 0.1 | 10?25 |
海水、淡水、滑油、燃油 Sea water.Fresh water.Lubricanting oil,Fuel oil. |
| 1.0 | 32 | |
| 1.6 | 20,25 | |
| 2.5 | 6-15 |
主要零部件材質Materials of Main Parts
|
零件名稱 Parts name |
材料 Material |
|
|---|---|---|
| 名稱Name | 牌號Marks | |
| 閥體、閥芯Body、Core | 鑄鋁靑銅 Cast Tin Bronze | ZCuSn5PbZn5 |

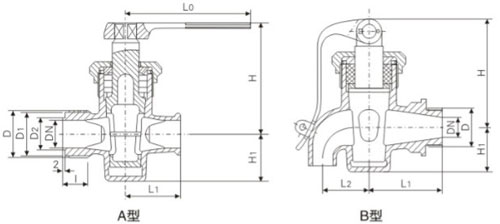

基本尺寸Dimensions
|
公稱壓力 PN(Mpa) |
公稱通徑 DN(mm) |
結構尺寸 Structure dimension |
螺紋連接 Thread Connection |
手柄 Handle Lo |
壁厚 Thickness 6 |
參考重置 Weight (kg) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | H1 | H | D | D1 | D2 | l | l1 | l2 | |||||
| 6 | 60 | 25 | 20 | 60 | M22x1.5 | 19.8 | 10 | 14 | 3 | 3 | 100 | 5 | 0.40 | |
| 2.5 | 10 | 69 | 30 | 27 | 72 | M27x1.5 | 24.8 | 14 | 16 | 3 | 3 | 110 | 5 | 0.63 |
| 15 | 87 | 41 | 37 | 92 | M36x2 | 33.0 | 22 | 22 | 5 | 3 | 115 | 5 | 0.94 | |
| 1.6 | 20 | 92 | 43 | 40 | 99 | M36x2 | 33.0 | 24 | 20 | 3 | 2 | 125 | 4 | 1.43 |
| 25 | 103 | 50 | 42 | 108 | M42x2 | 39.0 | 29 | 21 | 3 | 2 | 140 | 4 | 1.69 | |
| 1.0 | 32 | 119 | 56 | 49 | 120 | M48x2 | 45.0 | 36 | 21 | 3 | 2 | 160 | 5 | 3.21 |
|
公稱壓力 PN(Mpa) |
公稱通徑 DN(mm) |
結構尺寸 Structure dimension |
螺紋連接 Thread Connection D |
壁厚 Thickness |
手柄 Handle Lo |
六角對邊 Hex.subtense S |
鎖孔 Locking hole D |
參考重量 Weight (kg) |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | H1 | H | ||||||||
| 10 | 58 | 14 | 21 | 58 | M22x1.5 | 3 | 80 | 22 | 6 | 0.58 | |
| 0.1 | 15 | 67 | 18 | 26 | 65 | M27x2 | 3 | 85 | 27 | 6 | 0.88 |
| 20 | 81 | 20 | 32 | 77 | M33x2 | 3 | 100 | 36 | 7 | 1.18 | |
| 25 | 98 | 22 | 37 | 90 | M42x2 | 3 | 120 | 41 | 8 | 1.78 | |
