ZJHD氣動低溫調節閥

ZJHD氣動低溫調節閥一、氣動低溫調節閥產品概述 ZJHD 氣動低溫調節閥，由氣動薄膜執行器及低溫調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。氣動低溫調節閥，閥體流道呈S流線型。氣動低溫調節閥具有結構緊湊、重量輕、動作靈敏、壓降損失...

產品型號：ZJHD

產品口徑（DN）：DN25-DN300(mm)

產品壓力（PN）：0.6-6.4(Mpa)

更新日期：2021-03-31

免費詢價

24小時免費咨詢電話021-80392609

產品詳情

ZJHD氣動低溫調節閥

一、氣動低溫調節閥產品概述

ZJHD氣動低溫調節閥，由氣動薄膜執行器及低溫調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。氣動低溫調節閥，閥體流道呈S流線型。氣動低溫調節閥具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等***點，適合于低于0～-250℃狀態下工作，由氣動薄膜執行機構和帶長頸接管的閥體組成，長頸接管的作用是使閥桿密封出接近常溫下工作，并減少外界熱能傳入。為減少傳遞，長頸采用薄壁結構。

二、氣動低溫調節閥主要技術參數

閥體

閥體形式	直通鑄造球型閥
公稱通徑	DN25～300mm
公稱壓力	PN1.6、2.5、4.0、6.4MPa
法蘭標準	GB/T9113、 JB/T79
連接形式	法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)
閥蓋形式	低溫型-10～-196℃、超低溫型-196～-250℃
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

閥內件

閥芯形式	單座、籠式、套筒型閥芯
流量特性	線性、等百分比

執行機構及附件、作用形式

執行器型式	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面積(cm2)	350	350	560	900	1400
行程	10、16	25	40	40、60	100
彈簧范圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

三、氣動調節閥內部結構圖

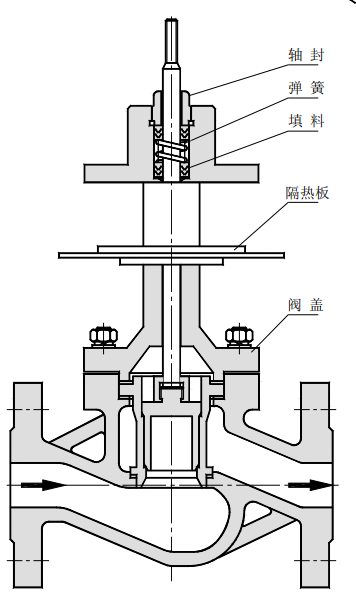

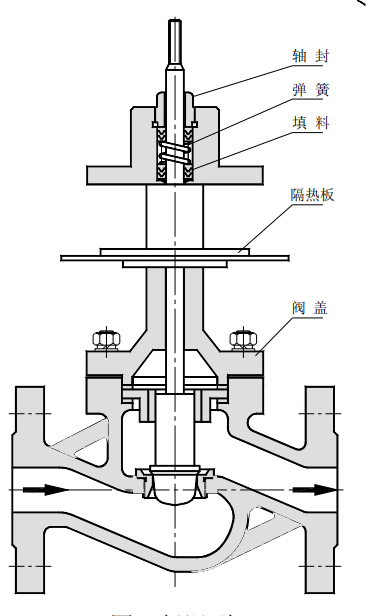

單座柱塞型閥芯	籠式閥芯(導向型)	套筒式(壓力平衡式)閥芯

四、氣動低溫調節閥主要零件材料

1	閥體	WCB	CF8	CF8M	CF3M
2	閥座、套筒	304	304	316	316L
3	閥芯	304	304	316	316L
4	導向套、并帽	304	304	316	316L
5	閥蓋	WCB	CF8	CF8M	CF3M
6	閥桿	304	304	316	316L
7	隔熱板	304	304	316	316L
8	填料	金屬石墨纏繞墊片/柔性石墨
9	彈簧	65Mn	304	316	316L
10	螺母	304	304	316	316L

五、氣動低溫調節閥主要性能指標

項目			不帶定位器	帶定位器
基本誤差%			±10.0	±1.0
回差%			≤6.0	≤1.0
死區%			≤6.0	≤0.4
始終點偏差%	氣開	始點	±5.0	±1.0
		始點	±10	±1.0
	氣關	始點	±10.0	±1.0
		終點	±5.0	±1.0
額定行程偏差%			≤±2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

六、氣動調節閥額定流量系數Kv、額定行程、配用執行器型號

公稱通徑 DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑 dN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數KV	單座	11	17.6	27.5	44	69	110	176	275	440	630	1000	1600
	籠式	9	15	23	35	59	95	148	236	355	568	885	1260
	套筒	10	16	25	40	63	100	155	250	370	580	900	1300
額定行程		16		25		40			60			100
配用執行器型號		ZHA/B-22		ZHA/B-23		ZHA/B-34			ZHA/B-45			ZHA/B-56

七、氣動低溫調節閥主要外形及連接尺寸

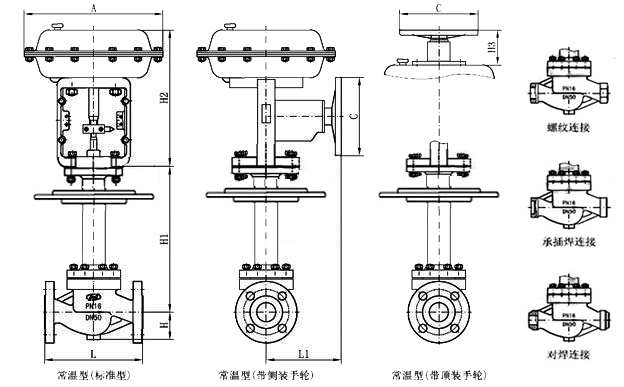

氣動低溫調節閥_外形尺寸圖

公稱通徑 DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	184	200	222	254	276	298	352	410	451	550	640	880
	PN40	197	200	235	267	292	317	368	425	473	640	760	910
	PN64	200	210	251	286	311	337	394	440	508	670	810	950
H	PN16/25	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		根據實際工況溫度而定
H2		298	298	298	298	380	380	380	510	510	510	650	650
H3		180	180	180	180	236	236	236	310	310	310	380	380
L1		280	280	280	280	350	350	350	475	475	475	560	560
A		282	282	282	282	360	360	360	470	470	470	580	580
C		220	220	220	220	270	270	270	320	320	320	400	400

聲明：本文中所有文字、數據、圖片均只適用于參考，ZJHD氣動低溫調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
